Bluebeam Revu 20.2 – Import Planausmass ins AbaBau

Eine Möglichkeit für den Import von Ausmassdaten in der Applikation AbaBau ist ein länger existierenden Wunsch in der Baubranche. Mit einer Schnittstelle zwischen Bluebeam und AbaBau konnte dieser Anspruch nun erfüllt werden. In den folgenden Zeilen erläutere ich Ihnen, wie dies funktioniert.

Lesezeit: 7min.

Nadja Rechsteiner Nadja Rechsteiner,

Im Bluebeam besteht die Möglichkeit, relativ einfach und schnell ein Ausmass der einzelnen Bauteile zu ermitteln und zu exportieren. Zwingende Voraussetzung ist, dass pro ausgemessenem Bauteil die NPK Nummer hinterlegt wird. Sind alle Positionen ausgemessen, kann das File als XML Datei exportiert werden.



Abb.1_Werkzeuge+Markup-Liste

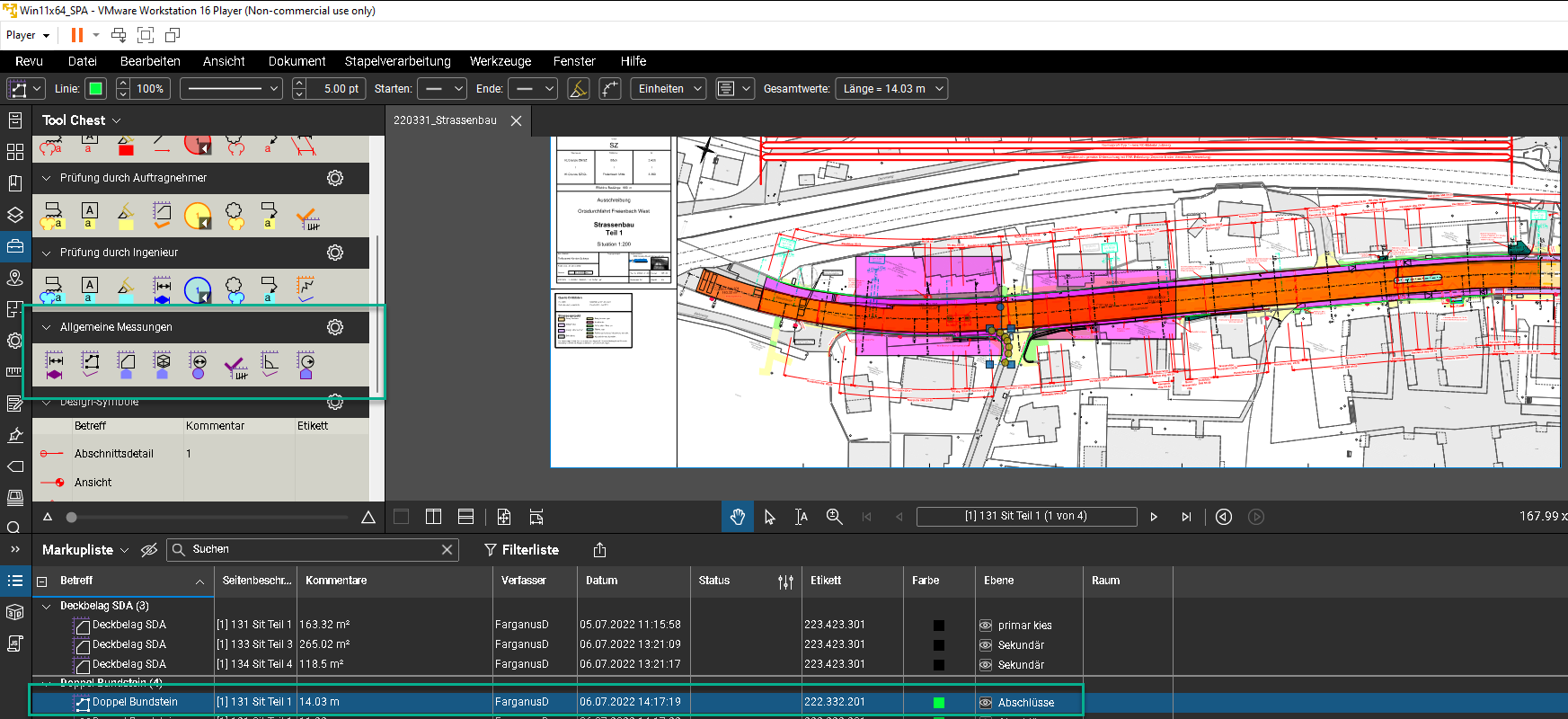

Abb. 1 - Messwerkzeuge und Markup-Listen Eintrag



Abb.2_Export_NPK_Eintrag

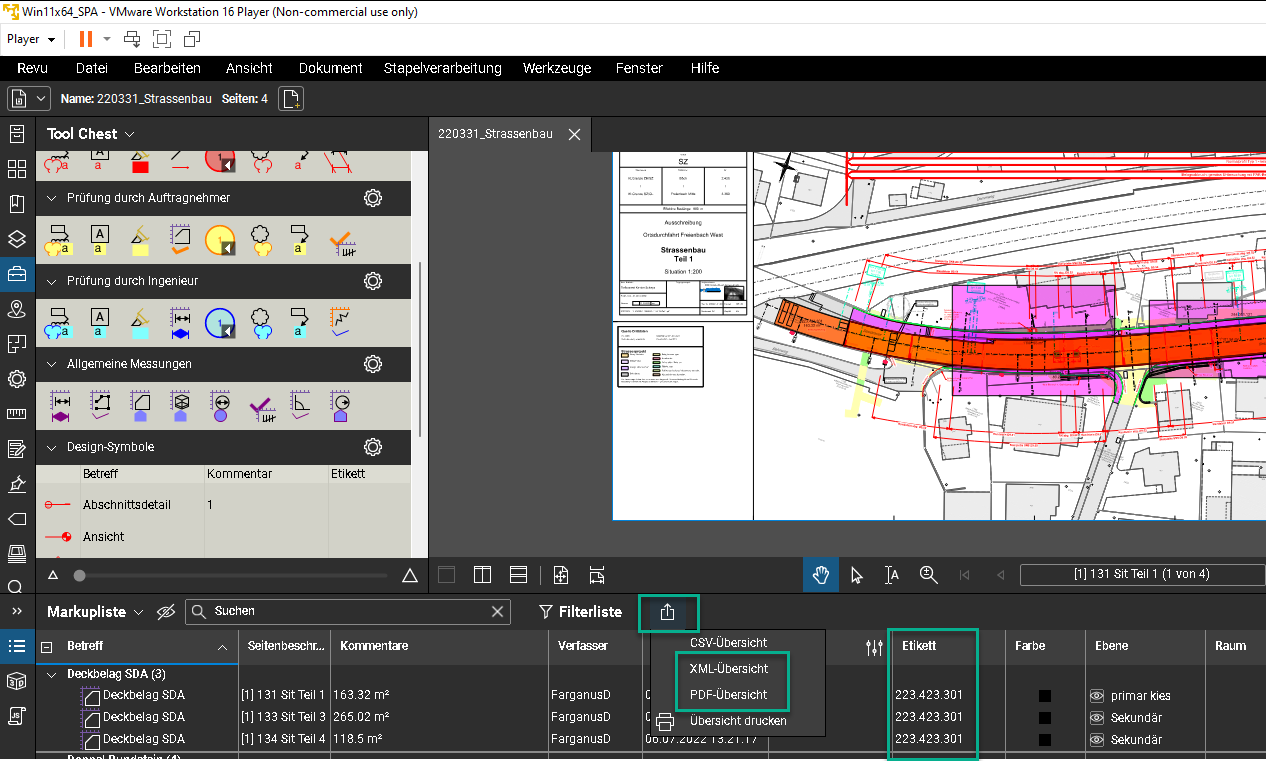

Abb. 2 - XML oder PDF Datei Export, NPK-Position in Etikett erfasst



Sind alle Positionen ausgemessen und die NPK Nummer pro Position hinterlegt, kann der Export erfolgen.

Die XML Datei mit den Ausmassmengen wird im AbaBau im Programm B141 Ausmass über den Button Bluebeam importiert.


Im Dossier vom Projekt können die Ausmass-Details im PDF pro Position hinterlegt und eingesehen werden. Ist ein Ausmass falsch oder muss angepasst werden, kann der Eintrag pro NPK Position gelöscht und neu importiert werden.



Abb.3_Bluebeam+Position

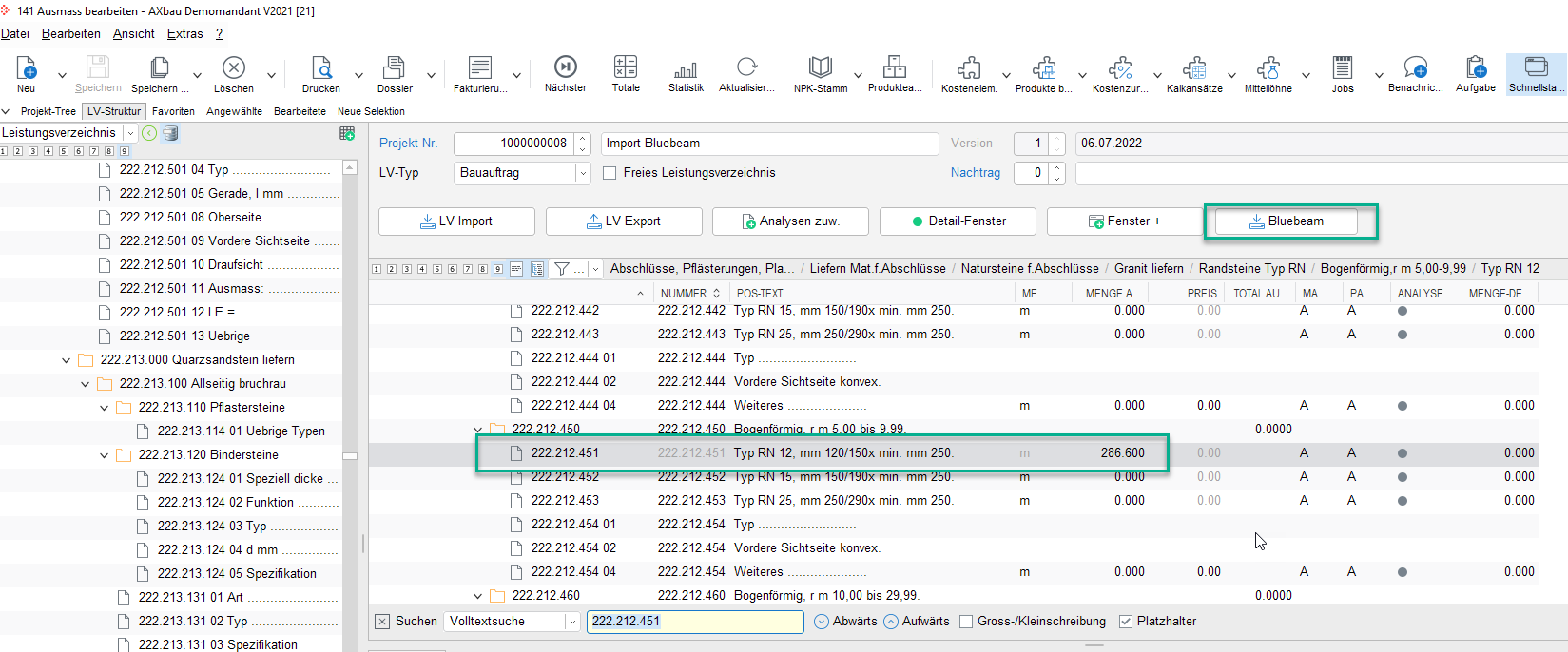

Abb. 3 – Bluebeam-Button für Import und Eintrag in Position



Abb.4a_b_Auswahlliste_PDF+XML

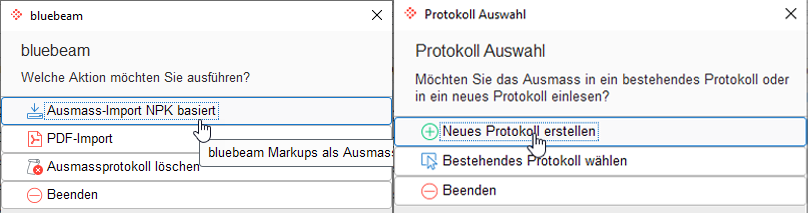

Abb. 4 – Auswahlliste für XML oder PDF Import



Abb.5_Einstellungen_Import

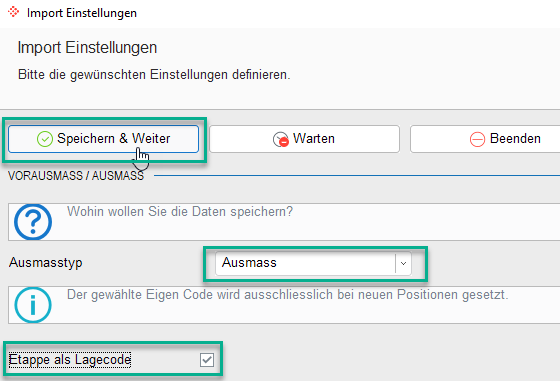

Abb. 5 – Einstellungen für Import in B141



Der Prozess wurde für die Abacus Version V2020 und neuer erstellt. Eine Anpassung auf ältere Versionen müsste in Absprache mit der Betreuung gemacht werden.

Im folgenden Demovideo erfahren Sie, wie die Schnittstelle angewendet werden kann und welche Vorteile, je nachdem auch Zeitersparnisse für Ihr Ausmass erreicht werden kann.




Bei Fragen oder Interesse an einer persönlichen Präsentation stehen wir Ihnen jederzeit zur Verfügung.
